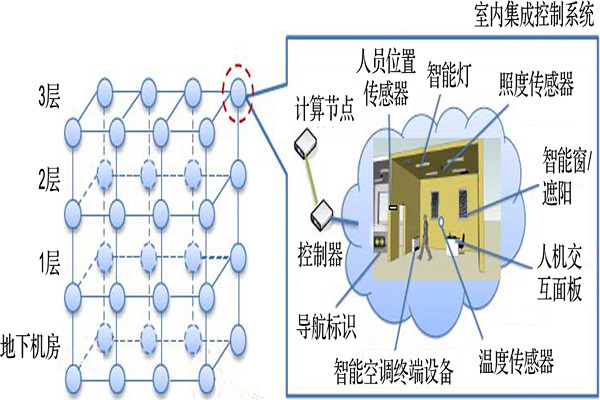

在樓宇智能化系統的實際運行中，主要依賴于CPN網絡，如圖所示。然而施工過程中有可能導致漏接、錯接，不滿足CPN布設規則。尤其是關鍵位置的CPN如果未連通，會出現信息孤島，無法完成各類智能處置，因此必須保證CPN網絡拓?fù)渑c樓宇平面圖空間拓?fù)湎嘁恢?。若空間拓?fù)渑c節點拓?fù)洳灰恢?，CPN的連接有可能違背空間劃分的基本原則，引發后期樓宇事故。以某大廈辦公區走廊為例，走廊十分狹長，連接幾十個辦公室、樓梯間，根據樓宇智能化消防系統設計，應該存在多個防火區，對應多個安全通道，如果CPN連接不滿足布設規則，當出現火災時可能出現信息孤島，既而不能合理地規劃逃生路線。因此，一致性問題成為樓宇智能化系統架構中的一個技術難題，目前還沒有很好的解決方法，只能通過人工核查。相反，在CPN接線過程中，施工人員易出錯，并且出錯后線路排查工作更加耗時耗力。

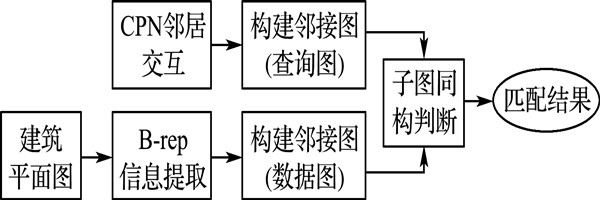

為解決這一問題，三水智能化提出了TMANBIP。通過提取AutoCAD樓宇平面圖中B-rep信息，將樓宇平面圖的一個空間單元等價轉化成一個屬性鄰接圖，多個空間單元組建成一個大的屬性鄰接圖，即作為大圖；平臺中相鄰CPN交互形成的局部拓?fù)浣Y(jié)構，即作為小圖?？臻g拓?fù)渑cCPN拓?fù)湟恢滦詥栴}轉換為在大圖中尋找同構小圖問題。樓宇智能化系統拓?fù)淦ヅ淇傮w思路如圖所示。
